插入式超声波流量计的工作原理是什么

最近有不少小伙伴询问，插入式超声波流量计的工作原理是什么？今天咱们就来好好聊聊，插入式超声波流量计的工作原理是什么。

插入式超声波流量计的工作原理是什么？插入式超声波流量计作为一种先进的非侵入式流量测量仪器，广泛应用于液体、气体和蒸汽的流量测量，尤其在工业流量测量领域具有重要地位。其工作原理主要基于超声波的传递和反射特性，结合多普勒效应及现代计算机算法，实现对流体流速和流量的精确测量。

超声波传播与反射原理

超声波是一种高频振动的机械波，其频率通常高于20kHz。在流体中传播时，超声波的传播速度接近于在机械波中的传播速度，约为1540m/s。当超声波遇到流体中的物体或界面时，会发生反射和散射现象。插入式超声波流量计利用这一原理，通过安装在管道两侧的超声发射器和接收器，发射并接收超声波信号，从而进行流量计算。

多普勒效应与流速测量

在插入式超声波流量计中，多普勒效应是测量流速的关键。当超声波束经过两个物体间的流体时，由于流体的流动，超声波的频率会发生改变，这种频率变化被称为多普勒移位。通过测量超声波的传输时间和多普勒频移值，可以计算出流体的流速。具体来说，当超声波沿流体流动方向传播时，其传输时间较短；反之，当超声波逆流体流动方向传播时，其传输时间较长。根据这两个方向的传输时间差（ΔT）以及声束与流体流动方向的夹角（θ）和管道内径（D），可以推导出流速（V）的计算公式。

流量计算

在获得流速（V）和管道内径（D）后，通过流量公式Q=πVD（其中Q为流量，π为圆周率），可以计算出流体的瞬时流量。此外，插入式超声波流量计还具备记忆功能，能够记录日月年的累计量、开关机时间等信息，方便用户进行数据管理和分析。

系统组成与安装

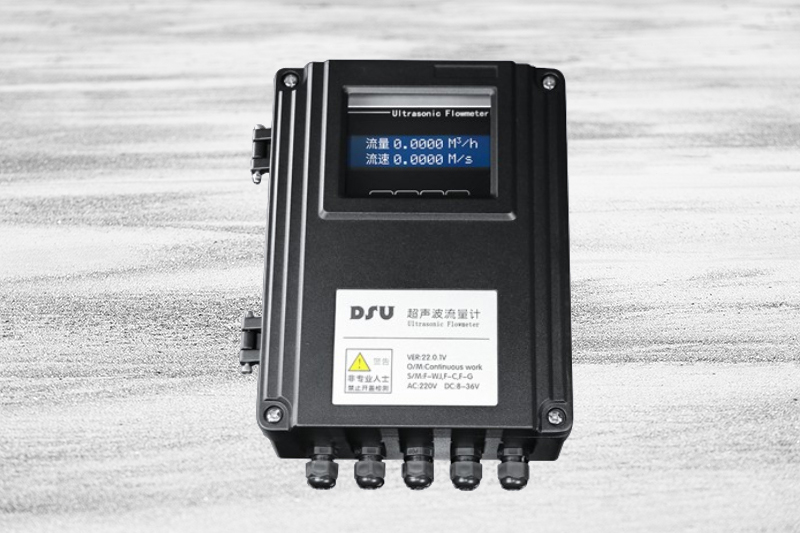

插入式超声波流量计主要由转换器和一对插入式传感器组成。传感器部分由定位底座、球阀和传感器芯构成，通过专用工具在管道上打孔后插入安装。由于传感器直接插入管道中，其信号仅通过被测介质发送和接收，因此测量不受管道和衬里材料的影响。这种安装方式不仅简化了操作流程，还提高了测量的准确性和可靠性。

综上所述，插入式超声波流量计通过利用超声波的传播和反射原理以及多普勒效应，结合现代计算机算法和高精度检测技术，实现了对流体流速和流量的非侵入式精确测量。其结构简单、无节流、无堵塞、不受温度、压力、密度和电导率变化的影响等特点，使得该仪器在石油、化工、冶金、电力、给排水等领域得到了广泛应用。

好了，关于插入式超声波流量计的工作原理是什么这个话题就暂时聊到这，如果您有任何的疑问都可以拨打我们的客服热线4000-825-826。
